Запчасти для Arderia B10

Фильтр

По популярности По алфавиту По цене

Быстрый просмотр

Электрод розжига в сборе с проводом (левый) для котла Arderia B10 (elektroz1ArderiaB10)

682 ₽/шт.

- +

В корзину

Быстрый просмотр

Манометр для котла Arderia B10 (manomArderiaB10)

2 055 ₽/шт.

- +

В корзину

Быстрый просмотр

Датчик по перегреву ОВ биметаллический для котла Arderia B10 (datperArderiaB10)

1 540 ₽/шт.

- +

В корзину

Быстрый просмотр

Электрод ионизации в сборе с проводом для котла Arderia B10 (elektdatArderiaB10)

682 ₽/шт.

- +

В корзину

Быстрый просмотр

Воздухоотводчик автоматический для котла Arderia B10 (vozdArderiaB10)

1 912 ₽/шт.

- +

В корзину

Быстрый просмотр

Горелка в сборе c коллектором форсунок для котла Arderia B10 (gorelArderiaB10)

3 892 ₽/шт.

- +

В корзину

Быстрый просмотр

Датчик минимального давления для котла Arderia B10 (datmdavlArderiaB10)

1 882 ₽/шт.

- +

В корзину

Быстрый просмотр

Плата дисплея для котла Arderia B10 (plataindArderiaB10)

2 632 ₽/шт.

- +

В корзину

Быстрый просмотр

Датчик расхода ГВС для котла Arderia B10 (datrgvsArderiaB10)

1 732 ₽/шт.

- +

В корзину

Быстрый просмотр

Датчик температуры ОВ накладной для котла Arderia B10 (dattovArderiaB10)

882 ₽/шт.

- +

В корзину

Быстрый просмотр

Фитинг входа воды в сборе для котла Arderia B10 (fitvodArderiaB10)

6 832 ₽/шт.

- +

В корзину

Быстрый просмотр

Датчик давления воздуха для котла Arderia B10 (datdavArderiaB10)

1 927 ₽/шт.

- +

В корзину

Быстрый просмотр

Клапан предохранительный 3 бара для котла Arderia B10 (klappredArderiaB10)

1 692 ₽/шт.

- +

В корзину

Быстрый просмотр

Расширительный бак 6л. для котла Arderia B10 (rasbakArderiaB10)

9 330 ₽/шт.

- +

В корзину

Быстрый просмотр

Теплообменник основной для котла Arderia B10 (teplosnArderiaB10)

16 610 ₽/шт.

- +

В корзину

Быстрый просмотр

Газовый клапан для котла Arderia B10 (klapgazArderiaB10)

8 182 ₽/шт.

- +

В корзину

Быстрый просмотр

Вентилятор дымоудаления для котла Arderia B10 (ventArderiaB10)

7 032 ₽/шт.

- +

В корзину

Быстрый просмотр

Плата управления для котла Arderia B10 (platauprArderiaB10)

7 000 ₽/шт.

- +

В корзину

Быстрый просмотр

Насос циркуляционный для котла Arderia B10 (nasosArderiaB10)

13 664 ₽/шт.

- +

В корзину

Быстрый просмотр

Arderia фитинг выхода ГВС G 1/2", 30524 (22013.0300-022)

461 ₽/шт.

- +

В корзину

1 2

Запчасти для Arderia B10

Схема №1. Общая

Каталог запчастей

Номер на схеме	Название элемента	Артикул
1	Котел газовый отопительный водогрейный серии B, v3 (B10)	2201348 / 2201349 / 2201350 / 2201351
2	Передняя (лицевая) панель в сборе с теплоизолятором-уплотнителем	22013.0100-184
3	Боковая панель (левая) в сборе с теплоизолятором-уплотнителем	22013.0100-182
4	Боковая панель (правая) в сборе с теплоизолятором-уплотнителем	22013.0100-180
5	Саморез 4.2х6.5 DIN 798, оцинкованный	22013.0700-002
6	Боковая панель турбокамеры	Без кода (поставка по требованию)
7	Расширительный бак (экспансомат) VRP 200-6 прямоугольный	2501161
8	Кронштейн РБ	22013.0100-156
9	Прокладка уплотнительная 15х8х2 (G3/8")	22013.0700-014
10	Патрубок расширительного бака B18-20 в сборе (трубка РБ соединительная)	22013.0300-055
11	Кольцо уплотнительное патрубка бака Ф8 х Ф2.2 х Ф12	22013.0300-020
12	Клипса трубки бака Ø10 поджатая (насос - трубка РБ)	22013.0300-019
13	Датчик давления воздуха дифференциальный SAPS-70F 70/45 Pa	22013.0600-011
14	Конденсатосборник в сборе с трубками	22013.0100-100
15	Кронштейн крепления конденсатосборника	22013.0700-042
16	Фланец дымохода Ал Ф100	22013.0100-043
17	Заглушка воздухозаборного отверстия Ø80	22013.0100-059
18	Система GB220Q11 в корпусе (индикация, управление, манометр), с реле клапана (блок контроля и управления «PCB»)	D22013.0631-332
19	Плата модуля управления GB220Q11 (См. Группу IX)	D22013.0631-341
20	Плата модуля индикации GB-LCD001 (плата дисплея)	D22013.0636-202
21	Саморез 4.8х13 DIN 7981 (оцинкованный)	22013.0700-038
22	Манометр прямоугольный 4 bar (G1/4")	22013.0636-002

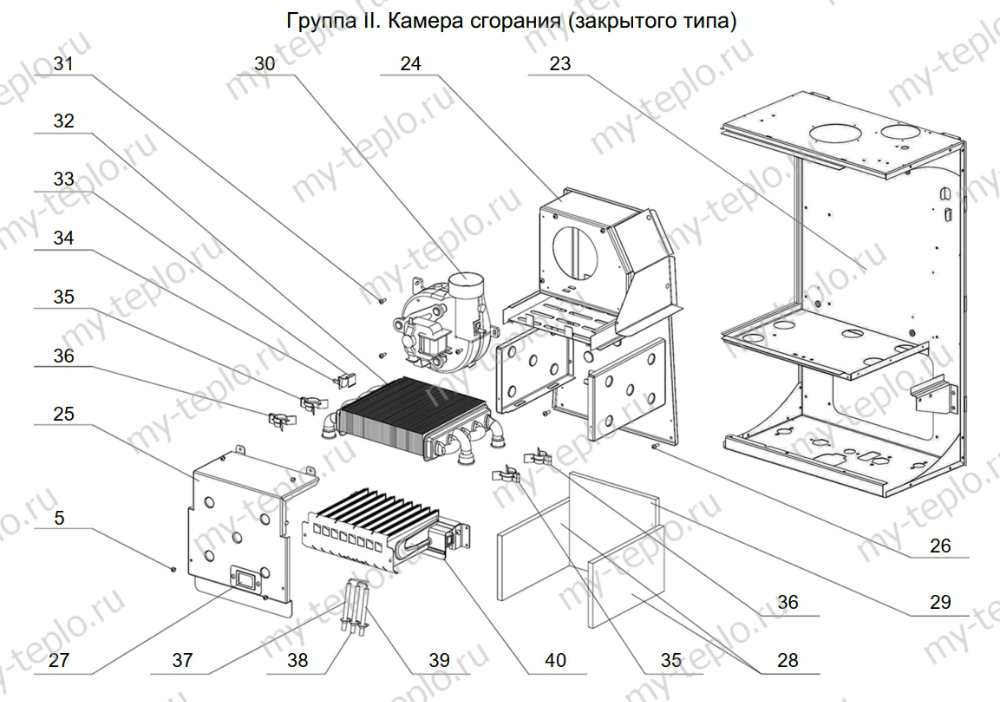

Схема №2: Камера сгорания

Каталог запчастей

Номер на схеме	Название элемента	Артикул
23	Рама опорная (основание котла) в сборе	Без кода (поставка по требованию)
24	Основание камеры сгорания в сборе с коллектором дымовых газов
25	Передняя панель (покрытие) камеры сгорания в сборе с теплоизоляцией
26	Винт М4х12 DIN 7985	22013.0700-019
27	Стекло смотрового отверстия 26х38х1	22013.0100-095
28	Плита теплоизоляции боковая В18/24 (правая / левая)	22013.0210-015
29	Плита теплоизоляция камеры сгорания (задняя)	D22013.0210-014
30	Вентилятор GTC Arderia C035W (дымосос)	D22013.0210-040
31	Саморез 4.2х13 DIN 7981, оцинкованный	22013.0700-035
32	Теплообменник коаксиальный (битермический) 18 kw (тип 2)	22013.0210-032
33	Клипса датчика перегрева (ОВ)	22013.0210-036
34	Датчик перегрева TR1 92°С	D22013.0610-001
35	Клипса патрубка отопления Ø18 (трубки ОВ – теплообменник ОВ)	D22013.0300-011
36	Клипса патрубка ГВС Ø14 (трубки ХВС и ГВС – ТО битермический)	D22013.0300-010
37	Электрод датчика ионизации	22013.0210-010
38	Электрод розжига 1 с проводом	22013.0210-008
39	Электрод розжига 2 с проводом	22013.0210-009
40	Горелка газовая 9NP NPS135 (в сборе c коллектором форсунок , Polidoro NP 9, См. Группу VI)	D22013.0210-032

Схема №3: Газовая арматура

Каталог запчастей

Номер на схеме	Название элемента	Артикул
41	Клапан газовый CPV-H2230G5T	22013.0500-001
42	Патрубок газовый B18-20 в сборе (трубка газоподводящая «газовый клапан - газовый коллектор»)	22013.0500-008
43	Трубка силиконовая 4х1 (компенсации давления газа)	22013.0100-111
44	Прокладка уплотнительная G 3/4", паронитовая (24х14х2)	-

Схема №4: Гидрогруппа

Каталог запчастей

Номер на схеме	Название элемента	Артикул
45	Патрубок «насос - теплообменник» В18-20 в сборе (трубка ОВ «обратка»)	22013.0300-056
46	Патрубок «теплообменник - выход отопления» В18-20 в сборе (трубка ОВ «подача»)	22013.0300-057
47	Патрубок «клапан входа воды - теплообменник» В18-20 в сборе (вход ХВС - ТО)	22013.0300-060
48	Патрубок «теплообменник - выход ГВС» В18-20 в сборе (ТО - выход ГВС)	22013.0300-059
49	Кольцо уплотнительное патрубка отопления Ф17 х Ф3 х Ф23	22013.0300-006
50	Кольцо уплотнительное патрубка ГВС Ф13 х Ф3 х Ф19	22013.0300-003
51	Прокладка силиконовая G3/4" (уплотнительная 24х14х2)	22013.0700-040
52	Прокладка силиконовая G1/2"	22013.0700-041
53, 54, 55	NTC CLIP1D18 WarmTem (датчик температуры ОВ, 50 кОм, клипса Ø18 мм)	22013.0630-010
56	Фитинг выхода отопления G 3/4", 30525	22013.0300-021
57	Трубка прозрачная из ПВХ Ø8х11	22013.0300-014
58	Клапан предохранительный HDAF-5 (сброса давления) 3 бара	22013.0400-019
59	Клипса клапана безопасности Ø18 (клик-соединение предохранительного клапана)	22013.0400-007
60	Датчик давления теплоносителя KSY-C04-12 (датчик минимального давления 0.45 ± 0.05 бар, G1/4")	22013.0600-010
61	Фитинг выхода ГВС G 1/2", 30524	22013.0300-022
62	Фитинг входа воды BIT30E3as-8L (гидроузел «вход ХВС» в сборе, См. Группу VII)	22013.0420-400
63	Клипса фитинга входа воды Ø21 (клик-соединение узла подпитки)	22013.0400-012
64	Электронасос циркуляционный Arderia CPB3A 15/5	22013.0400-014
65	Штуцер насоса G 3/4", 30526 (вход ОВ)	22013.0400-013
66	Воздухоудалитель автоматический Ф36 x 67	22013.0400-002
67	Клипса воздухоудалителя Ø3х36х51 (П-образная скоба-фиксатор)	22013.0400-004

Схема №5: Нижняя панель герметичной камеры котла

Каталог запчастей

Номер на схеме	Название элемента	Артикул
68	Нижняя панель герметичной камеры котла (поддон)	D22013.0100-128
69	Втулка Ø12 (проходная, изолирующая)	22013.0100-093
70	Уплотнение трубы Ø18хØ40 в дне камеры (проходное)	22013.0100-096
71	Уплотнение трубы Ø12хØ40 в дне камеры (проходное)	22013.0100-097
72	Втулка Ø3 (проходная изолирующая)	22013.0100-091

Схема №6: Горелка

Каталог запчастей

Номер на схеме	Название элемента	Артикул
73	Секция горелки NP 9 средняя (См. Группу II, Поз.40)		Поставляется в сборе с горелкой NP 9
74	Секция горелки NP 9 боковая (См. Группу II, Поз.40)
75	Стержень фиксирующий (См. Группу II, Поз.40)
76	Коллектор газовый (рампа горелки) на 9 отверстий (См. Группу II, Поз.40)
74	Пластина горелки NP 9 задняя (См. Группу II, Поз.40)
78	Пластина горелки NP 9 передняя (См. Группу II, Поз.39)
78	Форсунка (сопло газовое) латунная	NPS 135 (NG)
78	Форсунка (сопло газовое) латунная	NP 78 (LPG)	D22013.0210-023
79	Шайба форсунки (уплотнение) медная		D22013.0210-024

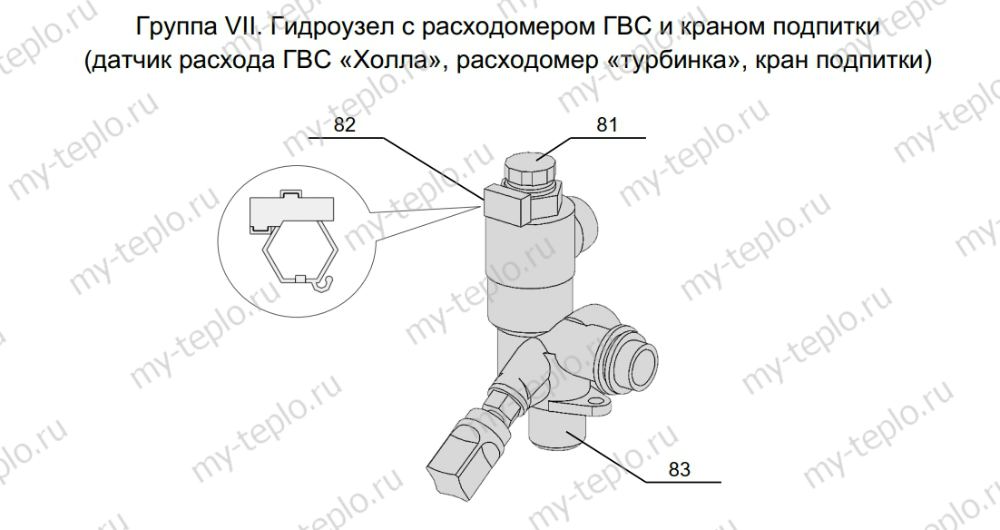

Схема №7: Гидроузел с расходомером ГВС и краном подпитки

Каталог запчастей

Номер на схеме	Название элемента	Артикул
81	Расходомер 8L клапана входа воды BIT30E3as-8L («турбинка» в сборе)	22013.0420-401
82	Датчик расхода воды, тип 1 (датчик расхода ГВС «Холла»)	D22013.0620-001 (клипса)
83	Узел входа воды с краном подпитки клапана BIT30E3as-8	22013.0420-402

Схема №8: Разъёмы с проводами

Каталог запчастей

Номер на схеме	Название элемента	Артикул
84	Электрический шнур с вилкой (16 А / ~250 В)	22013.0600-008
85	Разъем «мама» CN1 (3-х штырьковый ) с проводами	22013.0600-200
86	Разъем «мама» CN2 (6-и штырковый) с проводами	22013.0635-200
87	Разъем «мама» CN3 (5-и штырковый) с проводами	22013.0630-200
88	Разъем «мама» CN5 (4-х штырьковый) с проводами	22013.0637-200
89	Провод заземления P2 «GND»	22013.0630-007
90	Разъем «мама» CN6 (7-и штырковый) с проводами	22013.0634-200
91	Разъем «мама» CN7 (6-и штырьковый) с проводами	22013.0633-200
92	Разъем «мама» CN8 (4-х штырьковый) с проводами	22013.0636-004
93	Разъем «мама» CN10 (9-и штырьковый) с проводами	22013.0632-200
